Die „Weisse Wanne“

Die Weisse Wanne übernimmt die tragende und gleichzeitig die dichtende Funktion des Betonbauwerks. Sie ist ein starres Abdichtungssystem bestehend aus wasserdichtem Beton sowie elastischen Fugenabdichtungen. Diese Fugenabdichtungen können mittels innen und außen liegenden Systemen realisiert werden. Unter die innen liegenden Systeme fallen Körperfugenbänder, Injektionskanäle und Quellprofile. Die aussen liegenden Systeme können mittels aussenliegenden Fugenbändern oder Abklebungen auf der Basis von Flüssigkunststoff ausgeführt werden.


Bestandteile der Weissen Wanne:

  • Flächenabdichtung: Wasserdichter Beton
  • Fugenabdichtung
  • Abdichtung der Durchdringungen
  • Rissinjektionen
  • Sollrisse (bei Bedarf)


Voraussetzungen:

  • Bauteilstärke: mindestens 25 cm gem. SIA 272
  • Etappierungen
  • Die Bodenplatten so quadratisch als möglich, jedoch maximal 20 m x 20 m (400 m²)
  • Wände: maximales Seitenverhältnis von 1:3 d.h. bei Wandhöhen von 2,50 m ergeben sich 7,50 m lange Wandetappen
  • Betonrezeptur
  • Beton nach Eigenschaften
  • Tiefe Druckfestigkeiten
  • Hohe Wassereindringtiefen
  • Beton nach Zusammensetzung
  • W/Z < 0.55
  • Witterungsbedingungen
  • Ausschalungszeiten

Bewehrungskonzept:
In kaum einem anderen Betonbauwerk als der Weissen Wanne spielt die Lage, Verteilung und Anordnung der rissesichernden Bewehrung eine grössere Rolle. Um Schäden infolge von wasserführenden Rissen zu vermeiden, ist zwingend die minimale Betonüberdeckung der Eisen, sowie eine gute Verdichtung des Betons zwischen den Bewehrungseisen auszuführen. Eine gleichmässige Verteilung und Dimensionierung der Risse sichernden Bewehrung, sollte zwingend während der Planung berücksichtigt werden.

Ausführungsvarianten „ Weisse Wanne“ nach Dichtigkeitsanforderungen bzw. Nutzung:

  • Weisse Wanne DK2
  • Weisse Wanne DK1 (zugänglich)
  • Weisse Wanne DK1 (nicht zugänglich)


Die Ausführungsvarianten können zur Kostenoptimierung in Kombination ausgeführt werden. Je nach Anforderungen müssen gewisse Teilbereiche des Bauwerks in unterschiedlichen Dichtigkeitsklassen erstellt werden.



„Weisse Wanne“ DK2

Bestandteile:
  • Wasserdichter Beton (WD-Beton)
  • Auf DK2 angepasste Bewehrung nach SIA
  • Etappenausbildung (kontrollierte Rissbildung)
  • Fugenabdichtungen (Arbeits-, Sollriss-, Dilatationsfugen)

Anwendung:
  • Sämtliche zur Nachinjektion zugängliche Betonbauteile
  • Einstellhallen
  • Heizungs- und Kellerräume
  • Lagerhallen für nicht feuchteempfindliche Güter

„Weisse Wanne“ DK1




„Weisse Wanne“ DK1 (zugänglich)


Bestandteile:
  • Wasserdichter Beton (WD-Beton)
  • Auf DK1 angepasste Bewehrung nach SIA
  • Etappenausbildung (kontrollierte Rissbildung)
  • Fugenabdichtungen (Arbeits-, Sollriss,- Dilatationsfugen)

Anwendung:
  • Nicht ausgebaute Räume (Rohbau)
  • Einstellhallen mit erhöhten Dichtigkeitsanforderungen
  • Lagerhallen für empfindliche Güter, Archive



„Weisse Wanne“ DK1 (nicht zugänglich)


Bestandteile:
  • Wasserdichter Beton (WD-Beton)
  • Auf DK2 angepasste Bewehrung nach SIA
  • Etappenausbildung (kontrollierte Rissbildung)
  • Fugenabdichtungen (Arbeits-, Sollriss-, Dilatationsfugen)
  • Flächenabdichtung (Frischbetonverbundbahn)

Anwendung:
  • Wohn- und Arbeitsräume
  • Lagerhallen für feuchteempfindliche Güter
  • Archive
  • Sporthallen



WeisseWanne1



Standard-Abdichtungsschnittstellen zur „Weissen Wanne“

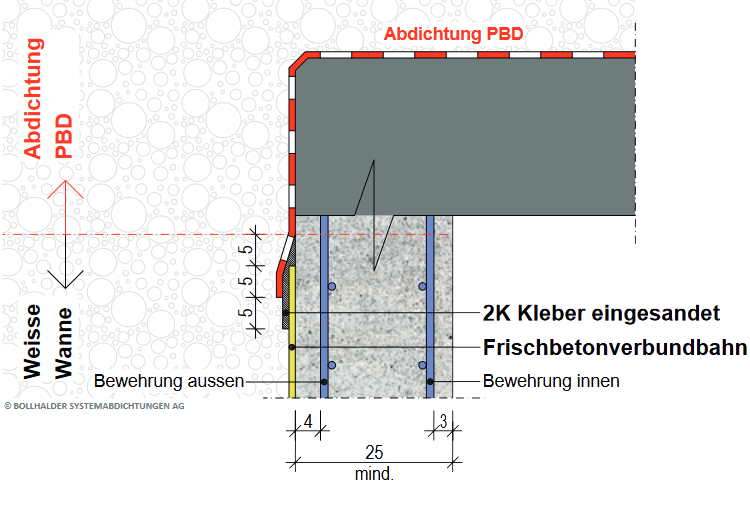

WeisseWanneRegeldetails1

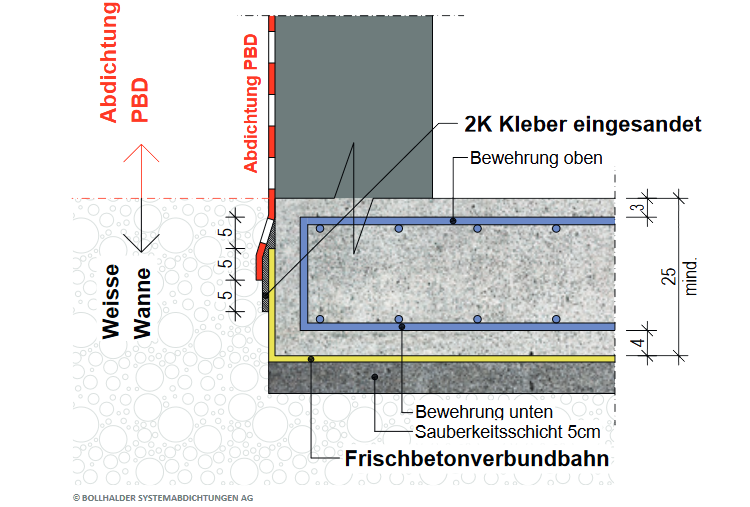

WeisseWanneRegeldetails2

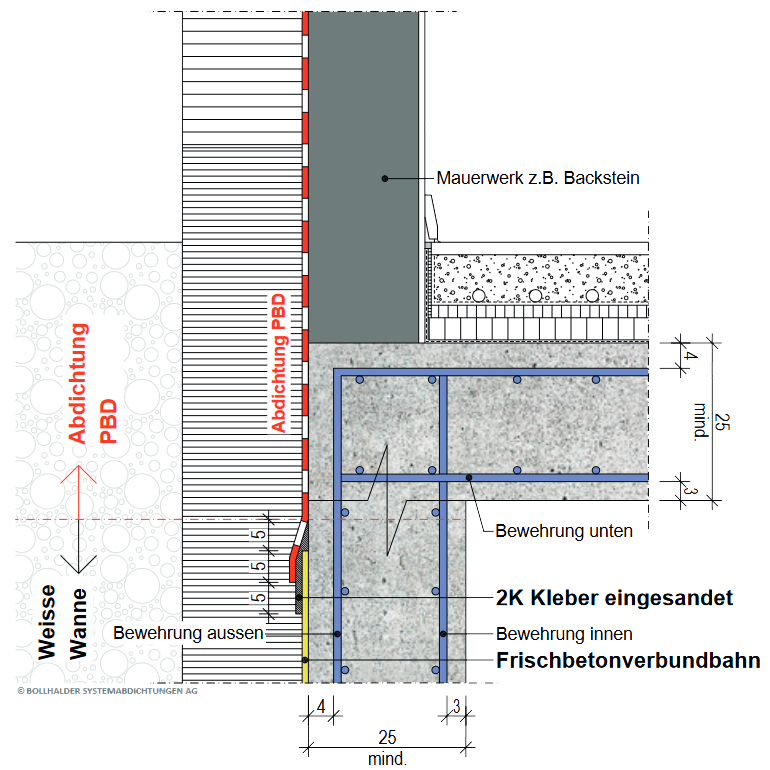

WeisseWanneRegeldetails3

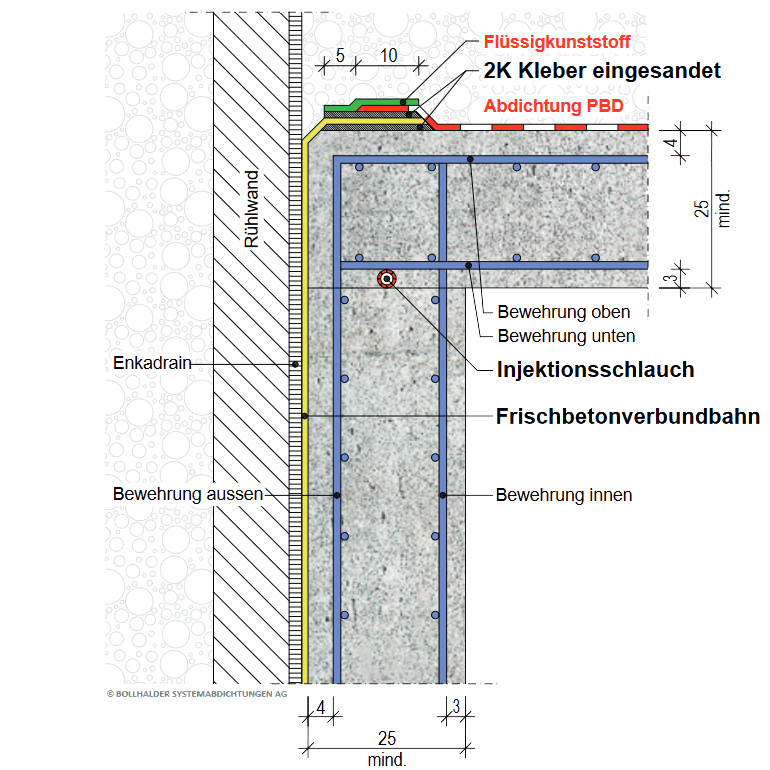

WeisseWanneRegeldetails4

Leistungsbeschrieb „Weisse Wanne“



Konzeptphase

  • Beratung des Bauherrn, der Fachplaner, GU / TU sowie ausführende Baumeister
  • Machbarkeitsstudie
  • Vorstellung der möglichen Produktvarianten
  • Erarbeitung eines Grobkonzeptes
  • Erstellung der Ausschreibungsunterlagen (auf Wunsch)
  • Kostenanalyse zur Erreichung einer angestrebten Kostenoptimierung


Projektphase / Planung

  • Austausch der Planungsunterlagen mit den Fachplaner
  • Analyse des statischen Konzeptes mit dem Ingenieur (Funktionsfähigkeit)
  • Festlegung der Etappenlängen und Feldgrössen
  • Festlegung der Betonrezepturen
  • Bestimmung des Bewehrungsgehaltes hinsichtlich idealer Risssteuerung und Betonschwindverhalten
  • Plankontrollen und Freigabe der Ingenieurplänen
  • Erstellung von abdichtungsspezifischen Ausführungsplänen auf Basis der Ingenieurpläne
  • Festlegung und Definition der Arbeitsschnittstellen mit anderen am Bau beteiligten Unternehmern


Ausführungsphase

  • Startsitzung vor Baubeginn
  • Festlegung der Betonnachbehandlung und den Ausschalfristen
  • Festlegung der Überwachungs- und Qualitätsicherungsmassnahmen
  • Überwachung der Betoniervorgänge in Abhängigkeit der verwendeten Abdichtungsprodukte/Systeme
  • Lieferung und Montage der Abdichtungskomponenten
  • Rasches Erarbeiten von Lösungen bei unvorhergesehen Problemen oder Unklarheiten
  • Betreuung der Baustellen durch unsere Fachmonteure



Qualitätskontrolle

  • Abnahme des Gewerks „Weisse Wanne“
  • Allfällige Behebung von Mängeln während der Garantiefrist
  • Unterhaltskontrollen während der Garantiefrist
  • Auf Wunsch Unterhaltskontrollen nach der Garantiefrist Gewährleistung
  • Wasserdichtigkeit des WD-Betons
  • Gebrauchstauglichkeit und Wasserundurchlässigkeit des Objektes auf 10 Jahre nach Nutzungsvereinbarung
  • Dichtigkeit sämtlicher Fugen und Durchführungen in WD-Bauteilen
  • Schwindrissbildungen
  • Risse im WD-Beton durch Lastanfälle bei Kriechen und Schwinden
  • Risse im Beton duch Verformungen des Betons infolge Temparaturschwankungen
  • Ingenieur-/ Haftpflicht- und Produktehaftpflichtversicherung

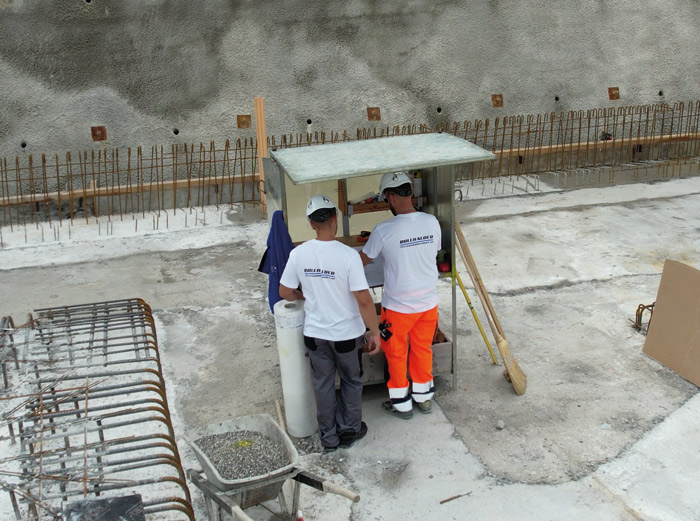

weissewanne leistungsbeschrieb

Gewährleistungszertifikat



Objekt:
Auftraggeber:
Ingenieur:
Abdichtungsunternehmer:


Garantieleistungen:

Die Firma Bollhalder Systemabdichtungen AG gewährleistet die dauerhafte Wasserundurchlässigkeit bei der von ihr erstellten Weissen Wanne. Die Gebrauchstauglichkeit wird in Zusammenhang mit dem vom Objekt vorliegenden Werkvertrag und der Nutzungsvereinbarung garantiert. Die Grundlage für die Gewährleistung bilden folgende Voraussetzungen:

  • Bei auftretender Undichtigkeit oder Mängel wurde die Firma Bollhalder Systemabdichtungen AG innerhalb von 14 Tagen in Kenntnis gesetzt.
  • Die von der Firma Bollhalder Systemabdichtungen AG verwendeten Abdichtungskomponen ten wurden nicht beschädigt oder verändert.
  • Kein ins Bauwerk eintretendes Wasser oberhalb des festgelegten Abdichtungsperimeters.
  • Die Weisse Wanne wurde nach aktuellen und geltenden Vorschriften dimensioniert und ausgeführt.


Schäden, die von der Garantie ausgeschlossen sind:

  • Die Beschädigungen durch höhere Gewalteinflüsse wie Erdbeben usw. sind ausgeschlossen.
  • Beschädigungen, die auf Reparaturen von anderen am Bau beteiligten Unternehmen oder Personen zurückzuführen sind, ohne Absprache mit der Firma Bollhalder Systemabdichtungen AG.
  • Bauphysikalische Schäden die z.B. durch die Verwendung von qualitativ minderwertigen Werkstoffen oder falsch dimensioniertem Heizungs- oder Lüftungskonzept entstehen.
  • Rissbildungen infolge Verhinderung des Abschwindevorgangs des Betons, die auf das statische Konzept zurückzuführen sind.


Garantiedauer: Systemgarantie gemäss den rechtsgültigen Normen-5 Jahre nach OR, 5 Jahre Verlängerung durch die Bollhalder Systemabdichtung AG

Versicherungsgarantie: 10 Jahre Haftpflicht-Versicherung mit einer Deckungssumme von 10 Mio


Beginn der Garantieleistung:
Summerau, Ort, Datum:
Visum:
